به عنوان تامین کننده موتورهای 12 ولت PMDC (مگنت دائمی DC)، اغلب در مورد مقاومت آرمیچر این موتورها سؤال می شود. این یک پارامتر اساسی است که نقش مهمی در درک و بهینه سازی عملکرد این موتورها دارد. بنابراین، بیایید بررسی کنیم که مقاومت آرمیچر یک موتور 12 ولتی PMDC چیست.
مقاومت آرمیچر چیست؟
ابتدا باید بدانیم که آرمیچر چیست. در موتورهای DC، آرمیچر قسمت چرخشی است که جریان را حمل می کند. هنگامی که جریان از سیم پیچ های آرمیچر عبور می کند، میدان مغناطیسی ایجاد می کند که با آهنرباهای دائمی در موتور تعامل می کند و باعث چرخش آرمیچر می شود.
مقاومت آرمیچر که با (R_a) نشان داده می شود، مقاومت الکتریکی سیم پیچ های آرمیچر است. این معیاری است که نشان می دهد سیم پیچ های آرمیچر تا چه حد با جریان الکتریکی مخالف هستند. درست مانند هر مدار الکتریکی، زمانی که جریان (I) از یک مقاومت عبور می کند، افت ولتاژ (V = I\ برابر R) وجود دارد. در مورد آرمیچر، افت ولتاژ در مقاومت آرمیچر بر عملکرد موتور تأثیر می گذارد.
چرا مقاومت آرمیچر مهم است؟
مقاومت آرمیچر چندین پیامد مهم برای عملکرد موتور 12 ولت PMDC دارد.
1. افت ولتاژ و ولتاژ خروجی
قانون اهم ((V = I\ بار R)) به ما می گوید که وقتی جریان از مقاومت آرمیچر عبور می کند، افت ولتاژ وجود دارد. برای یک موتور 12 ولت PMDC، ولتاژ تغذیه (V_s = 12V). اما پشت - EMF ((E_b)) تولید شده توسط موتور و افت ولتاژ در مقاومت آرمیچر (I\times R_a) با معادله (V_s=E_b + I\times R_a) با ولتاژ تغذیه مرتبط است.
پشت - EMF متناسب با سرعت موتور است. با افزایش مقاومت آرمیچر، برای یک جریان معین، افت ولتاژ در سراسر آرمیچر نیز افزایش می یابد. این بدان معنی است که ولتاژ کمتری برای تولید پشت - EMF در دسترس است که می تواند سرعت موتور را محدود کند.
2. کارایی
توان تلف شده در مقاومت آرمیچر با (P_{loss}=I^{2}\times R_a) داده میشود. این نیرویی است که به عنوان گرما هدر می رود. مقاومت آرمیچر بالاتر به این معنی است که قدرت بیشتری به عنوان گرما از دست می رود و بازده کلی موتور را کاهش می دهد. هنگام طراحی موتورها، سازندگان سعی می کنند مقاومت آرمیچر را تا حد امکان پایین نگه دارند تا بازده را بهبود بخشند.
3. گشتاور - رابطه جریان
گشتاور تولید شده توسط یک موتور PMDC متناسب با جریان آرمیچر است ((T = k\times I)، که در آن (k) یک ثابت است. مقاومت آرمیچر بر میزان جریان عبوری از موتور برای یک ولتاژ منبع معین تأثیر می گذارد. مقاومت آرمیچر کمتر اجازه می دهد تا جریان بیشتری برای همان ولتاژ جریان یابد، که می تواند منجر به گشتاور خروجی بیشتر شود.
اندازه گیری مقاومت آرمیچر موتور 12 ولت PMDC
چند راه برای اندازه گیری مقاومت آرمیچر موتور 12 ولت PMDC وجود دارد. یکی از روش های رایج، روش اندازه گیری DC است.
- موتور را جدا کنید: مطمئن شوید که موتور به طور کامل از هر منبع برق و بار جدا شده است.
- از مولتی متر استفاده کنید: مولتی متر را روی حالت اندازه گیری مقاومت تنظیم کنید. پروب های مولتی متر را به دو پایانه آرمیچر وصل کنید. سپس مولتی متر مقدار مقاومت را نمایش می دهد.
توجه به این نکته مهم است که مقاومت اندازه گیری شده به این ترتیب مقاومت استاتیک است. هنگامی که موتور در حال کار است، مقاومت می تواند به دلیل عواملی مانند دما تغییر کند. با گرم شدن موتور در حین کار، مقاومت سیم پیچ های آرمیچر به طور کلی افزایش می یابد.
مقادیر معمول مقاومت آرمیچر در موتورهای 12 ولت PMDC
مقاومت آرمیچر یک موتور 12 ولتی PMDC بسته به طراحی موتور، درجه قدرت و کاربرد آن می تواند بسیار متفاوت باشد.
برای موتورهای کوچک و کم توان 12 ولتی PMDC که در اسباب بازی ها یا وسایل کوچک استفاده می شوند، مقاومت آرمیچر می تواند در محدوده چند اهم تا ده ها اهم باشد. این موتورها معمولاً دارای نرخ جریان کمتری هستند و برای کاربردهایی طراحی شده اند که در آنها به قدرت بالا نیاز نیست.

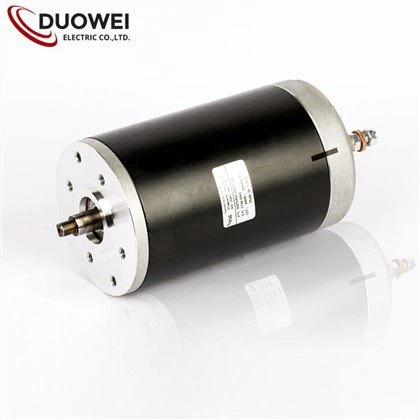

از سوی دیگر، برای موتورهای PMDC 12 ولت قدرتمندتر، مانندموتور DC برس دار 400 واتوموتور 200 وات برس دار DCمقاومت آرمیچر معمولاً بسیار کمتر است و اغلب در محدوده کسری از اهم است. این به این دلیل است که این موتورها برای تولید توان بیشتر نیاز به جریان های بالاتری دارند و مقاومت کمتر به کاهش تلفات برق کمک می کند.

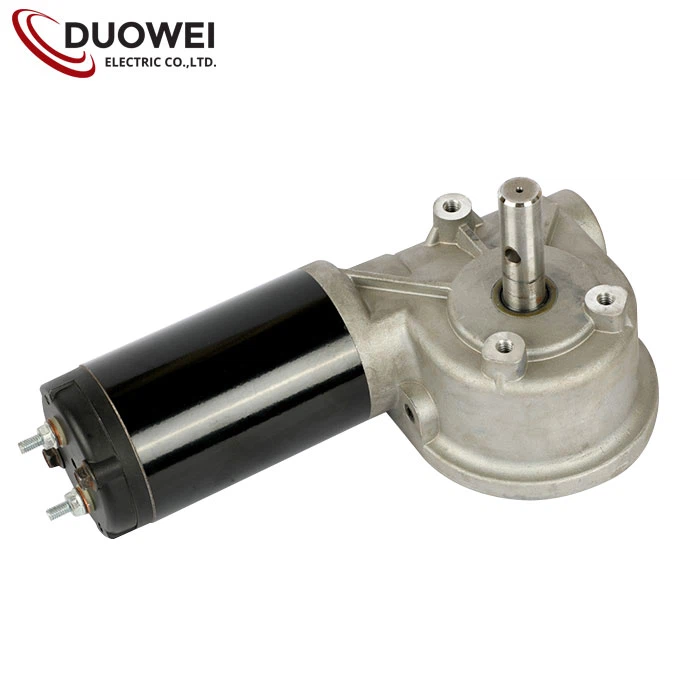

موتورهای PMDC با گشتاور بالا، مانندموتور PMDC با گشتاور بالا، همچنین تمایل به مقاومت نسبتاً کم آرمیچر دارند. مقاومت کم امکان جریان بالاتری را فراهم می کند، که برای تولید گشتاور بالا مورد نیاز برای کاربردهای سنگین ضروری است.
عوامل موثر بر مقاومت آرمیچر
- مواد سیم و گیج: جنس سیم مورد استفاده در سیم پیچ های آرمیچر و گیج (ضخامت) آن تاثیر بسزایی در مقاومت دارد. مس به دلیل مقاومت کم، ماده ای است که معمولا مورد استفاده قرار می گیرد. سیم های ضخیم تر در مقایسه با سیم های نازک تر مقاومت کمتری دارند.
- تعداد چرخش: هر چه دور سیم در سیم پیچ آرمیچر بیشتر باشد، مقاومت آن بیشتر می شود. با این حال، چرخش بیشتر همچنین می تواند میدان مغناطیسی و عملکرد موتور را افزایش دهد، بنابراین این امری است که طراحان موتور باید در نظر بگیرند.
- دما: همانطور که قبلا ذکر شد مقاومت سیم پیچ های آرمیچر با افزایش دما افزایش می یابد. زیرا مقاومت بیشتر فلزات از جمله مس با افزایش دما افزایش می یابد. هنگامی که موتور در حال کار است، گرمای تولید شده می تواند باعث تغییر مقاومت آرمیچر شود که به نوبه خود بر عملکرد موتور تأثیر می گذارد.
بهینه سازی مقاومت آرمیچر برای کاربردهای مختلف
بسته به کاربرد، ممکن است بخواهیم مقاومت آرمیچر را بهینه کنیم.
- برنامه های کاربردی با سرعت بالا: برای کاربردهایی که سرعت بالا مورد نیاز است، مقاومت آرمیچر کمتر مفید است. این اجازه می دهد تا ولتاژ بیشتری برای تولید پشت - EMF در دسترس باشد که متناسب با سرعت است. مقاومت کمتر همچنین تلفات برق را کاهش می دهد و راندمان را بهبود می بخشد.
- کاربردهای گشتاور بالا: در کاربردهای با گشتاور بالا، باید اطمینان حاصل کنیم که موتور می تواند جریان کافی برای تولید گشتاور مورد نیاز را حمل کند. مقاومت آرمیچر کمتر امکان جریان بالاتر بدون افت ولتاژ بیش از حد را فراهم می کند و موتور را قادر می سازد گشتاور بیشتری تولید کند.
چگونه مقاومت آرمیچر با کیفیت را در موتورهای 12 ولت PMDC خود تضمین می کنیم
به عنوان تامین کننده موتورهای 12 ولتی PMDC، ما چندین گام برای اطمینان از اینکه موتورهایمان مقاومت آرمیچر مناسبی برای کاربردهای مورد نظر خود دارند، انجام می دهیم.
- طراحی دقیق: تیم مهندسی ما سیم پیچ های آرمیچر را با دقت طراحی می کند، مواد سیم، گیج و تعداد چرخش مناسب را برای دستیابی به مقاومت مورد نظر انتخاب می کند.
- کنترل کیفیت: ما اقدامات کنترل کیفیت دقیقی را در طول فرآیند تولید داریم. ما مقاومت آرمیچر هر موتور را برای اطمینان از مطابقت با استانداردهای مشخص شده آزمایش می کنیم.
- تست عملکرد: پس از تولید، تست های عملکرد جامعی را روی موتورها انجام می دهیم. این تست ها نه تنها مقاومت آرمیچر را بررسی می کنند، بلکه سایر پارامترهای عملکرد مانند سرعت، گشتاور و کارایی را نیز ارزیابی می کنند.
برای نیازهای موتور 12 ولت PMDC خود با ما تماس بگیرید
اگر در بازار موتورهای 12 ولت PMDC هستید و میخواهید در مورد اینکه چگونه مقاومت آرمیچر میتواند روی کاربرد شما تأثیر بگذارد، اطلاعات بیشتری کسب کنید، یا اگر در مورد محصولات ما سؤالی دارید، در تماس با ما دریغ نکنید. ما اینجا هستیم تا به شما کمک کنیم تا راه حل موتور مناسب برای نیازهای خود را پیدا کنید. چه در حال کار بر روی یک پروژه کوچک یا یک برنامه صنعتی در مقیاس بزرگ باشید، ما طیف گسترده ای از موتورها را برای انتخاب داریم.
مراجع
- "مبانی ماشین های الکتریکی" نوشته استفن جی چاپمن
- "موتورهای DC: اصول، طراحی و کاربرد" توسط کارشناسان مختلف صنعت
